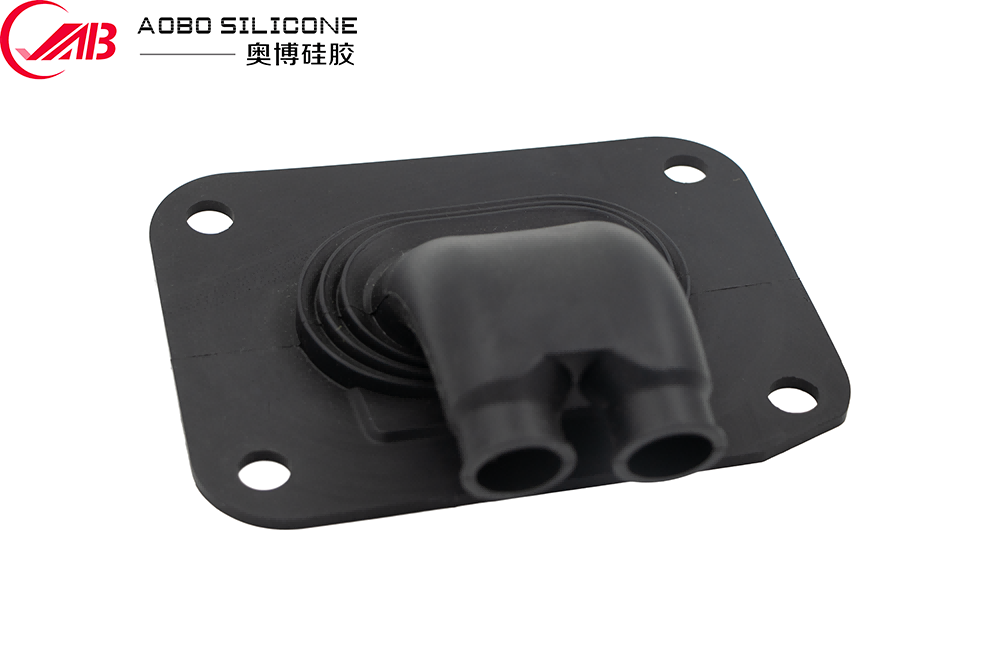

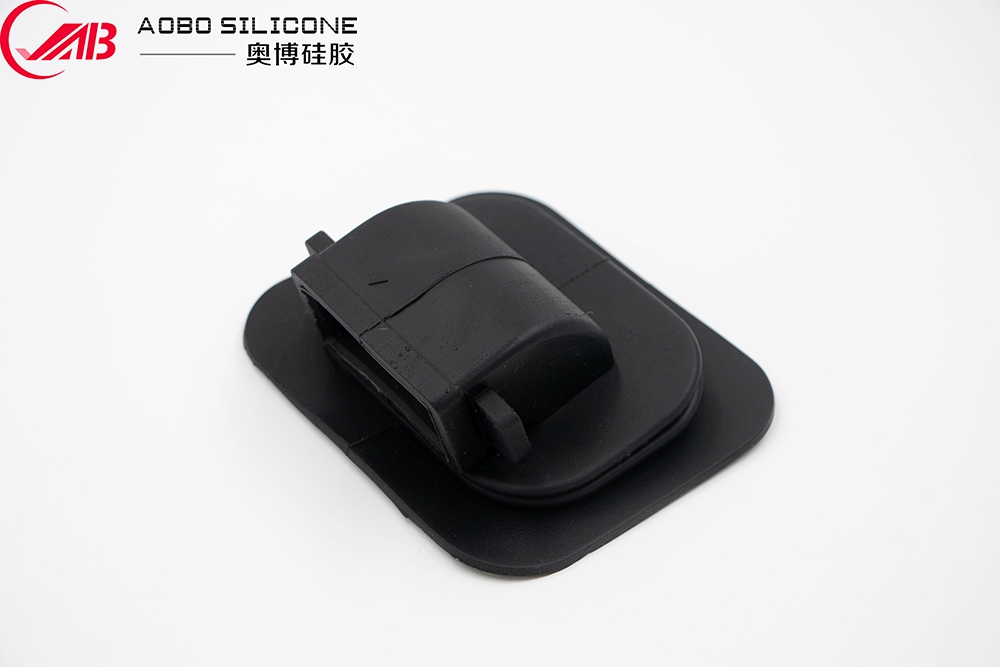

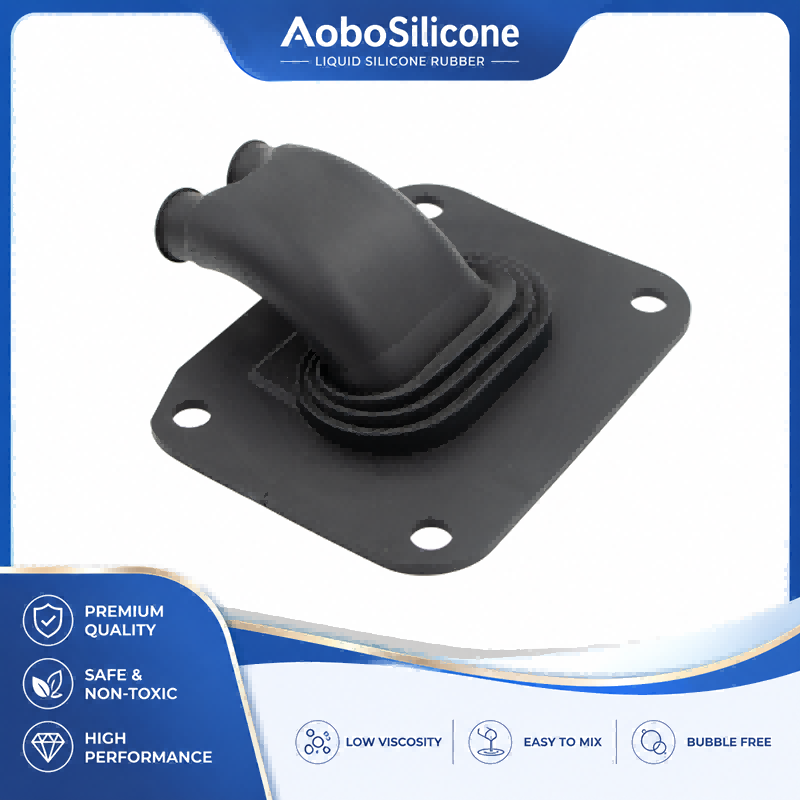

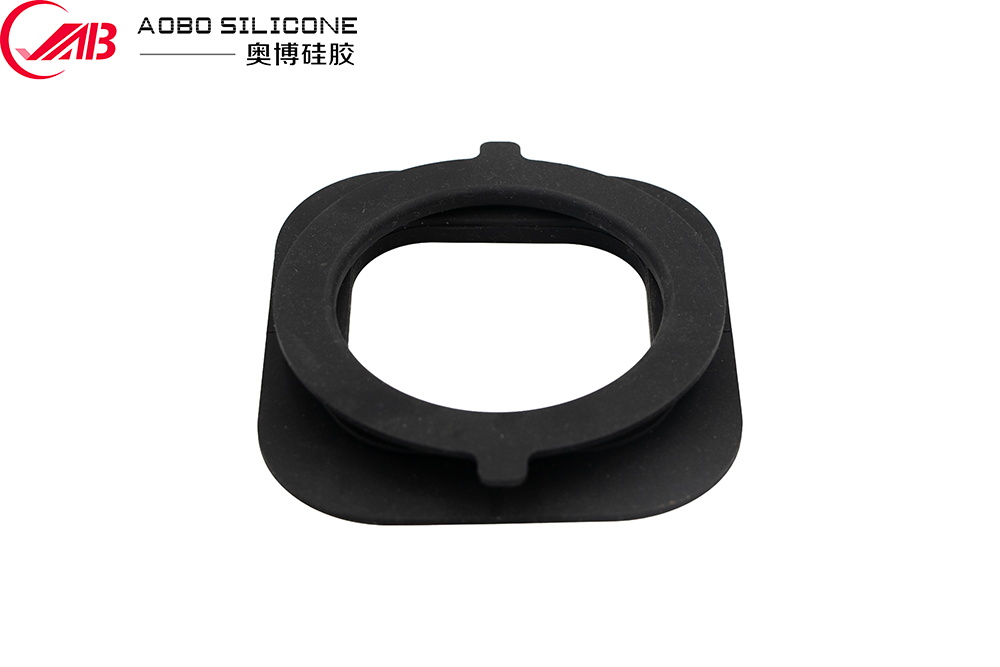

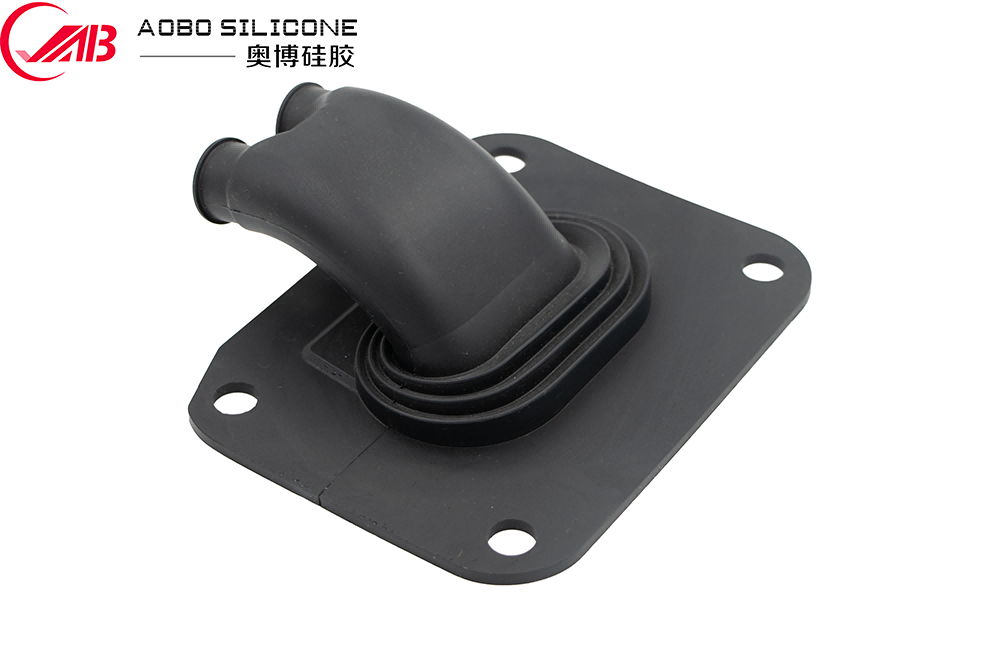

Conducto de ventilación de aire automotriz sobremoldeado LSR

En los sistemas de gestión térmica y HVAC de automóviles, un conducto de ventilación es más que un simple paso de aire. El conducto debe mantener una trayectoria de flujo de aire estable y al mismo tiempo adaptarse a vibraciones, ciclos térmicos, tolerancias dimensionales y cargas de ensamblaje repetidas. En los puntos de conexión, incluso un pequeño espacio puede provocar fugas de aire, ruido o un rendimiento inestable del sistema HVAC.

El conducto de ventilación de aire para automóviles sobremoldeado LSR combina un sustrato estructural rígido con sobremoldeado de caucho de silicona líquida (LSR). Esta construcción crea características integradas de sellado y amortiguación directamente alrededor del área de conexión, lo que reduce la necesidad de sellos de goma separados y simplifica el montaje.

Para HVAC automotriz, gestión térmica de baterías y otras aplicaciones de enrutamiento de aire, el sobremoldeado LSR es particularmente útil cuando un componente requiere sellado elástico, aislamiento de vibraciones, geometría compleja y resistencia a la temperatura a largo plazo en una sola pieza moldeada.

¿Por qué utilizar el sobremoldeado LSR para conductos de aire de automóviles?

Los conductos de aire tradicionales para automóviles pueden depender de juntas tóricas separadas, sellos de espuma, manguitos de goma o abrazaderas mecánicas para compensar las tolerancias dimensionales. Aunque estas soluciones pueden funcionar, aumentan la cantidad de componentes y crean interfaces de ensamblaje adicionales.

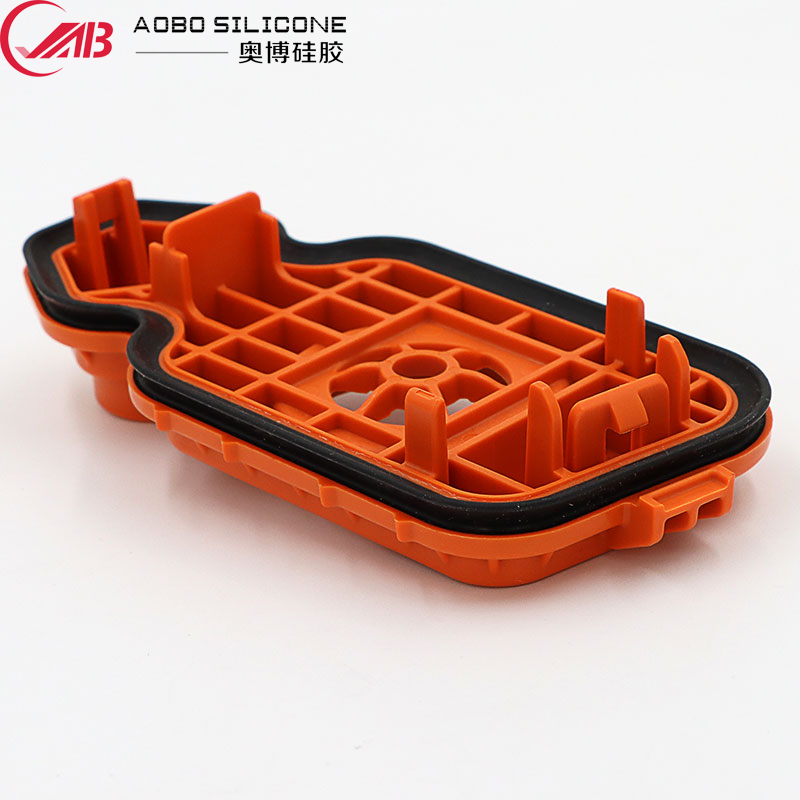

Un conducto automotriz sobremoldeado LSR integra el material de sellado flexible directamente en el conducto o conector rígido.

La estructura básica normalmente consta de:

● Sustrato rígido:PA, PP, PBT, PC/ABS u otros plásticos de ingeniería según la aplicación
● Capa de sellado LSR:moldeado alrededor de interfaces seleccionadas
● Geometría de sellado funcional:labios, nervaduras, cuentas, mangas o superficies de contacto personalizadas
● Características de conexión:estructuras de encaje a presión, ranuras, puntos de posicionamiento o elementos de bloqueo mecánico

Este diseño permite que la sección de silicona compense pequeñas variaciones dimensionales mientras mantiene la presión de contacto contra el componente acoplado.

El resultado es una solución más integrada para aplicaciones donde los sellos separados convencionales pueden crear complejidad en el ensamblaje.

Rendimiento del material y valor de ingeniería

El caucho de silicona líquida se selecciona para aplicaciones automotrices porque sus propiedades permanecen relativamente estables en un amplio rango de temperaturas.

Dependiendo del grado y la formulación de LSR seleccionados, las características típicas pueden incluir:

Los valores reales dependen de la formulación de silicona seleccionada, las condiciones de moldeo, la geometría y los requisitos de aplicación. Las especificaciones finales deben confirmarse durante el desarrollo del producto.

Resistencia a la temperatura

Los conductos HVAC de automóviles pueden experimentar fluctuaciones repetidas de temperatura. Las aplicaciones debajo del capó y de gestión térmica también pueden exponer los componentes a temperaturas elevadas.

LSR mantiene flexibilidad en un amplio rango de temperaturas, lo que lo hace adecuado para componentes expuestos al aire caliente, aire frío, ciclos térmicos y cambios de temperatura del motor o del compartimiento de la batería.

Sellado Elástico

A diferencia de los plásticos rígidos, la silicona puede deformarse bajo compresión y recuperarse después de liberar la carga. Esta propiedad permite que la sección sobremoldeada mantenga contacto con las superficies coincidentes a pesar de una variación dimensional menor.

Para los componentes de enrutamiento de aire, esto ayuda a reducir las fugas en los puntos de conexión.

Aislamiento de vibraciones

La capa de silicona también actúa como una interfaz flexible entre componentes rígidos.

Cuando los módulos HVAC, sopladores, conductos o estructuras de vehículos vibran, la sección de silicona flexible puede absorber parte del movimiento mecánico en lugar de transferir toda la vibración directamente a través del conducto rígido.

Esto hacepiezas de sobremoldeo de caucho de siliconaútil cuando se requiere sellado y aislamiento de vibraciones simultáneamente.

Aplicaciones automotrices típicas

ElConducto de ventilación de aire automotriz sobremoldeado LSRPuede diseñarse para varios tipos de sistemas de gestión térmica y de aire de vehículos.

1. Distribución de aire HVAC

Para vehículos de pasajeros, el componente se puede utilizar alrededor de salidas de aire HVAC, conductos derivados, interfaces de enrutamiento de aire y secciones de conexión flexibles.

El área de sellado de silicona ayuda a adaptarse a las tolerancias de ensamblaje mientras mantiene una ruta de flujo de aire cerrada.

2. Gestión térmica de la batería

Los vehículos eléctricos ponen mayor énfasis en la gestión térmica.

Se pueden utilizar conductos de aire para dirigir el aire acondicionado alrededor de los módulos de batería o los conjuntos de gestión térmica. En estos entornos, la estabilidad dimensional, el rendimiento del sellado, la resistencia a las vibraciones y los ciclos de temperatura se vuelven particularmente importantes.

3. Refrigeración del eje electrónico y de la electrónica de potencia

Ciertas arquitecturas de gestión térmica de vehículos eléctricos utilizan canales dedicados de aire o fluido alrededor de la electrónica de potencia y los componentes del sistema de propulsión.

Una interfaz de silicona sobremoldeada puede proporcionar una conexión compatible entre componentes rígidos donde es necesario acomodar la vibración y la expansión térmica.

4. Ruta del aire debajo del capó

Los componentes instalados en el compartimiento del motor enfrentan condiciones ambientales y de temperatura más exigentes.

Se puede seleccionar LSR cuando se requiere una interfaz de sellado flexible sin introducir un manguito de elastómero separado.

Consideraciones clave de diseño

El sobremoldeo exitoso depende en gran medida de la interfaz entre la silicona y el sustrato. Por lo tanto, la pieza debe diseñarse para ambosflujo de silicona y retención mecánicaen lugar de simplemente agregar una capa de silicona a un conducto de plástico existente.

Geometría del sustrato

El sustrato plástico debe proporcionar suficiente estabilidad mecánica durante la inyección y el servicio.

Los posibles elementos de diseño incluyen:

● Rebajes mecánicos
● Costillas de retención
● Surcos
● Orificios pasantes
● Estructuras de bloqueo
● Funciones de posicionamiento
● Superficies de unión controladas

Cuando se requiere adhesión química entre LSR y el sustrato, se debe evaluar la compatibilidad del material y el tratamiento de la superficie durante el desarrollo.

Espesor de la pared de silicona

El espesor de la silicona debe determinarse de acuerdo con la fuerza de sellado requerida, la deformación, la geometría y las condiciones de inyección.

Las secciones excesivamente delgadas pueden crear dificultades de llenado, mientras que las secciones innecesariamente gruesas pueden aumentar el consumo de material y el tiempo de curado.

Para labios de sellado e interfaces flexibles, la geometría debe validarse mediante análisis de compresión y deformación en lugar de depender únicamente del espesor nominal.

Acumulación de tolerancia

Las conexiones de conductos automotrices a menudo involucran varios componentes moldeados o estampados.

La interfaz de silicona puede compensar la variación dimensional entre piezas, pero no debe tratarse como un sustituto del diseño de tolerancia adecuado.

Durante la evaluación DFM, los ingenieros deben considerar:

● Tolerancia dimensional del sustrato
● Tolerancia al moldeo de silicona
● Tolerancia del componente acoplado
● Rango de compresión
● Fuerza de montaje
● Recuperación de sellos
● Expansión térmica

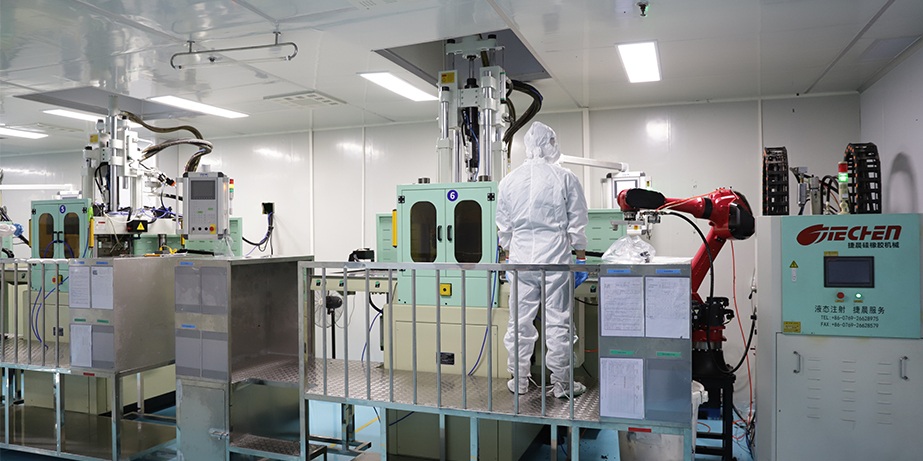

Proceso de fabricación

un tipicoConducto automotriz sobremoldeado LSREl proceso de producción consta de varias etapas controladas.

1. Preparación del sustrato:El componente de plástico rígido se moldea por separado y se inspecciona para detectar consistencia dimensional, contaminación, rebabas y defectos superficiales.

2. Posicionamiento de inserción:El sustrato se coloca con precisión dentro del molde LSR. Para la producción de múltiples cavidades, el posicionamiento consistente del inserto es especialmente importante porque incluso pequeñas desviaciones pueden afectar el espesor de la silicona y la geometría del sellado.

3. Inyección de LSR:La silicona líquida de dos componentes se dosifica, se mezcla y se inyecta en el molde. Debido a que el LSR tiene baja viscosidad antes del curado, puede llenar estructuras de sellado relativamente complejas y áreas funcionales delgadas cuando el canal del molde y el sistema de ventilación están diseñados adecuadamente.

4. Vulcanización:La silicona cura dentro del molde calentado y forma la estructura de sellado elástica final. Los parámetros de curado deben controlarse para lograr dureza, estabilidad dimensional y calidad de la superficie consistentes.

5. Desmoldeo e Inspección:Después del moldeo, el componente se inspecciona para detectar:

● Destello
● Tomas cortas
● Trampas de aire
● Defectos superficiales
● Desplazamiento de silicona
● Defectos de unión o retención
● Desviaciones dimensionales

Las dimensiones críticas de sellado se pueden medir utilizando accesorios dedicados o equipos de inspección automatizados.

Control de calidad para aplicaciones automotrices

Para los equipos de compras de automóviles, la certificación de materiales por sí sola no es suficiente. El conjunto sobremoldeado terminado debe evaluarse como un componente funcional.

Un programa de inspección adecuado puede incluir:

Para proyectos automotrices, las condiciones de prueba deben definirse de acuerdo con el entorno real del vehículo en lugar de utilizar condiciones genéricas de laboratorio.

Durabilidad, sellado, NVH y rendimiento de temperatura

Rendimiento de sellado

La sección de silicona debe mantener una compresión controlada contra la superficie de contacto. Un labio o cordón de sellado bien diseñado puede adaptarse a variaciones menores del ensamblaje sin requerir una fuerza de inserción excesiva.

Para los sistemas HVAC, las pruebas de fugas deben realizarse en condiciones definidas de presión y temperatura.

Consideraciones sobre NVH

Los conductos de aire pueden convertirse en una fuente de vibraciones no deseadas y ruido del flujo de aire si los componentes rígidos transmiten vibraciones mecánicas directamente a la estructura del vehículo.

El sobremolde elastomérico puede proporcionar un grado de aislamiento mecánico entre el conducto y los componentes adyacentes.

Sin embargo, el rendimiento de NVH depende del sistema completo, incluida la velocidad del flujo de aire, la geometría del conducto, el método de montaje, las características del ventilador y la estructura del vehículo.

Ciclismo térmico

Las transiciones repetidas entre temperaturas bajas y altas pueden causar una expansión diferencial entre los sustratos de silicona y plástico.

Por lo tanto, el diseño del sobremolde debería tener en cuenta las diferencias en:

● Coeficiente de expansión térmica.
● Módulo elástico
● Geometría de la interfaz
● Adhesión o retención mecánica
● Espesor de la pared

Resistencia al envejecimiento

Los componentes automotrices pueden estar expuestos al calor, la humedad, el ozono, los agentes de limpieza y otros factores ambientales.

Por lo tanto, el grado de LSR seleccionado debe evaluarse frente a la exposición química y ambiental real esperada durante la operación del vehículo.

Personalización para proveedores OEM y de nivel

ElConducto de ventilación de aire automotriz sobremoldeado LSRSe puede personalizar según la plataforma del vehículo y la arquitectura HVAC.

Las opciones de personalización típicas incluyen:

● Material de sustrato
● Dureza de la silicona
● Color de silicona
● Diámetro del conducto
● Espesor de la pared
● Geometría del labio de sellado
● Geometría del conector
● Área de sobremoldeo
● Estructura de retención mecánica
● Textura de la superficie
● Marcado o identificación
● Configuración de embalaje

Para proyectos nuevos, se pueden utilizar archivos CAD 3D, dibujos 2D, especificaciones de materiales, volumen de producción objetivo y requisitos ambientales para establecer la revisión DFM inicial.

Luego se pueden utilizar prototipos de herramientas o moldes de prueba para validar el llenado, la precisión dimensional, el comportamiento de sellado y el ensamblaje antes de finalizar las herramientas de producción en masa.

Experiencia en proyectos: reducción de componentes en la conexión HVAC

Un proyecto típico de desarrollo de HVAC para automóviles puede comenzar con un conducto de plástico rígido combinado con un sello de goma ensamblado por separado.

El equipo de ingeniería puede encontrar tres problemas recurrentes: el sello puede moverse durante el ensamblaje, la conexión requiere mano de obra de ensamblaje adicional y la variación dimensional entre el conducto y la carcasa de acoplamiento afecta la consistencia del sellado.

Una solución de sobremoldeo de silicona líquida puede reemplazar el sello separado moldeando una estructura de sellado de silicona controlada directamente sobre la conexión del conducto.

Durante el desarrollo, los puntos clave de optimización normalmente incluirían la dureza de la silicona, la geometría del labio de sellado, la relación de compresión, las características de retención del sustrato y la posición de la puerta de inyección.

El objetivo no es simplemente suavizar el componente. El objetivo de ingeniería es establecer una interfaz controlada que proporcionefuerza de sellado repetible, comportamiento de ensamblaje estable, aislamiento de vibraciones y resistencia ambiental a largo plazo.

Este tipo de diseño es particularmente relevante para las plataformas de vehículos eléctricos, donde los sistemas de gestión térmica de baterías y HVAC requieren cada vez más componentes compactos, livianos y altamente integrados.

¿Por qué elegir un conducto sobremoldeado LSR en lugar de un sello de goma separado?

La mejor opción depende del volumen de producción, la inversión en herramientas, el rendimiento de sellado requerido, el método de ensamblaje y la arquitectura de la plataforma del vehículo.

Preguntas frecuentes

¿Qué es un conducto de aire automotriz sobremoldeado LSR?
Es un componente de conducción de aire para automóviles que combina un sustrato rígido con caucho de silicona líquida moldeado directamente en áreas seleccionadas. La sección de silicona puede proporcionar sellado, amortiguación, aislamiento de vibraciones y compensación de tolerancia.

¿Qué materiales se pueden utilizar como sustrato?
Las opciones comunes incluyen plásticos de ingeniería como PA, PP, PBT y PC/ABS. La selección final depende de la temperatura, la exposición química, los requisitos mecánicos y la compatibilidad con el LSR.

¿Se puede unir la silicona al plástico?
Sí. Dependiendo de la combinación de materiales y el diseño, la silicona puede unirse químicamente al sustrato o retenerse mecánicamente a través de ranuras, nervaduras, muescas y otras características estructurales. Las pruebas de adherencia deben realizarse durante la validación del producto.

¿Qué rango de temperatura puede soportar la silicona?
Una formulación típica de silicona de grado automotriz puede soportar aproximadamente-50°C a +200°C, pero el rango operativo real depende del grado de LSR seleccionado y de las condiciones de aplicación. La exposición continua, los ciclos térmicos y el envejecimiento ambiental deben evaluarse por separado.

¿El producto es apto para vehículos eléctricos?
Sí. Su combinación de resistencia térmica, sellado elástico, aislamiento de vibraciones y moldeado integrado lo hace adecuado para aplicaciones seleccionadas de HVAC y gestión térmica de baterías de vehículos eléctricos.

¿Se puede personalizar la geometría del conducto?
Sí. El diámetro, la estructura de conexión, los labios de sellado, la dureza de la silicona, el área de sobremoldeo, el material del sustrato, el color y otras características dimensionales se pueden desarrollar de acuerdo con los dibujos del cliente y los requisitos de la aplicación.

Suministro centrado en ingeniería para sobremoldeado LSR automotriz

Para los programas de automoción, el factor crítico no es simplemente producir un componente de silicona. ElConducto de ventilación de aire automotriz sobremoldeado LSRdebe desarrollarse en torno a la interfaz de sellado completa, la tolerancia del sustrato, el entorno térmico, las condiciones de vibración y el proceso de ensamblaje.

Aobo Silicone apoya el desarrollo de sobremoldeado de silicona personalizado desdeRevisión de DFM y herramientas para moldeo por inyección, inspección, muestreo y producción en volumen de LSR. Con experiencia en moldeado de silicona de precisión y componentes personalizados orientados a la automoción, el proceso de producción se puede adaptar a los requisitos de material, geometría, tolerancia y prueba específicos del proyecto.

Para proyectos OEM, Nivel 1 y Nivel 2, proporcione sus dibujos 2D/3D, material del sustrato, rango de temperatura objetivo, volumen anual y requisitos de sellado para comenzar una revisión de ingeniería y una cotización.
