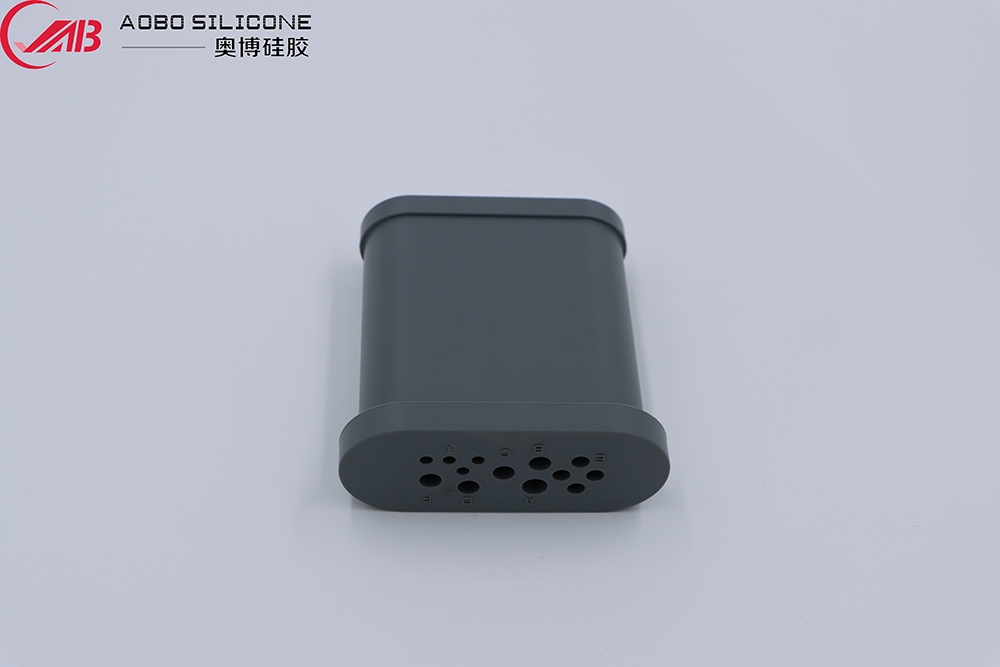

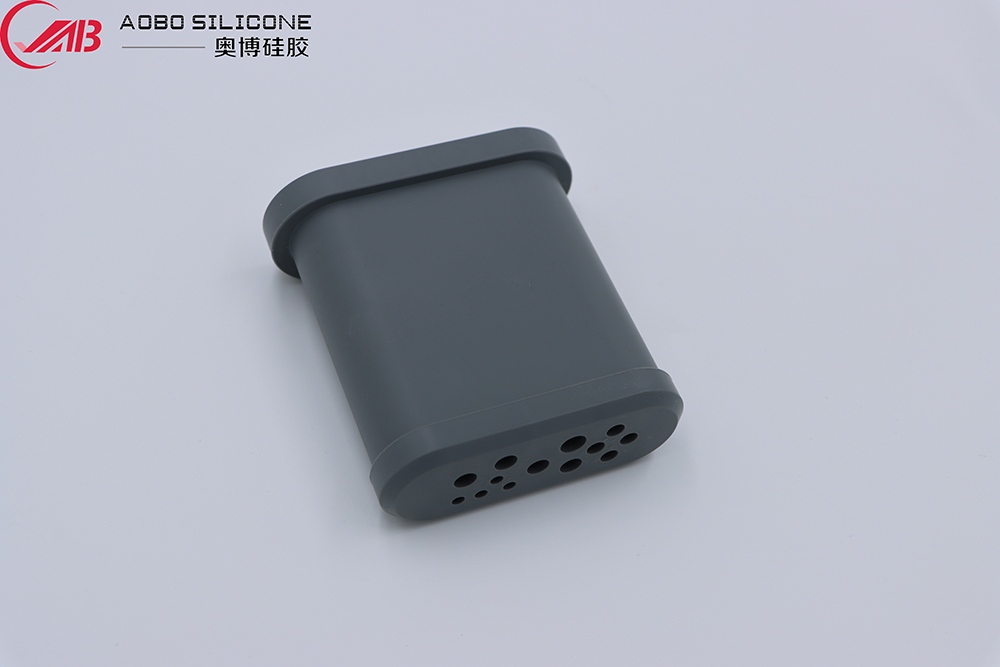

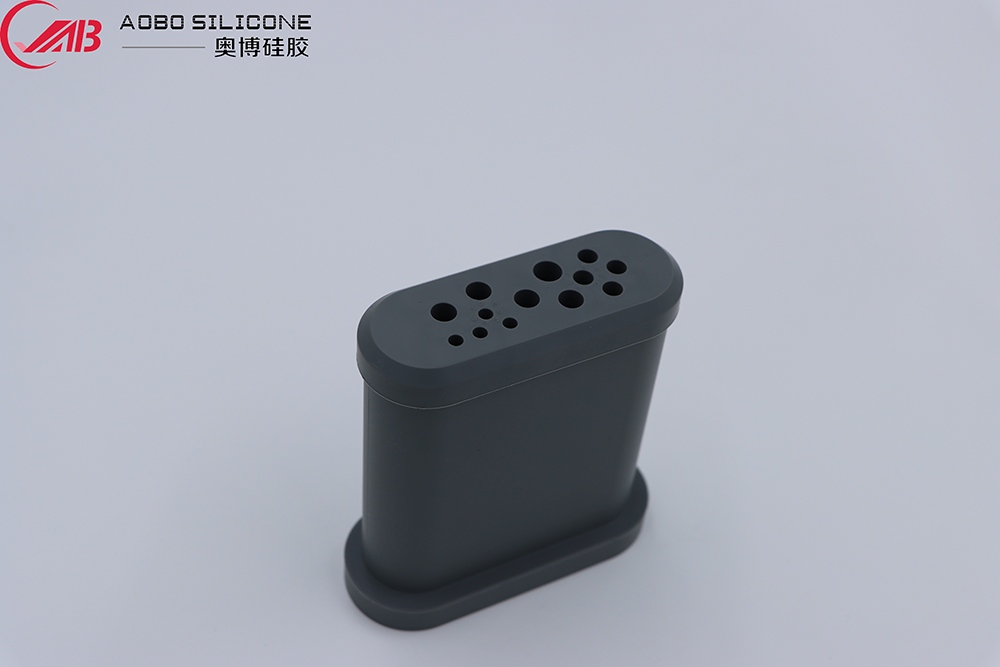

Conector de silicona para arnés de cableado automotriz

Aobo Silicone: fabricante profesional de productos de silicona de China, se especializa en conectores de silicona personalizados para mazos de cables automotrices y proporciona soluciones de conectores impermeables sobremoldeados de caucho de silicona líquida (LSR). Fabricados con tecnología de sobremoldeo LSR de alta precisión, nuestros conectores integran silicona con carcasas de plástico, componentes metálicos y conjuntos de mazos de cables para crear una estructura de sellado confiable.

Son ampliamente utilizados enArneses de cableado para vehículos de nueva energía, sistemas electrónicos automotrices, conectores de sensores, sistemas de iluminación para automóviles, sistemas de carga y conjuntos de arneses de cableado industriales a prueba de agua..

Con23 años de experiencia en fabricación de silicona., Aobo Silicone ofrece soluciones confiables de conectores de silicona personalizados para proveedores globales de componentes automotrices, fabricantes de mazos de cables, proveedores de nivel 1/2 y empresas de equipos industriales. Ayudamos a los clientes a mejorar el rendimiento del sellado, la resistencia ambiental y la confiabilidad del producto a largo plazo.

¿Por qué los conectores de silicona para mazos de cables automotrices son cada vez más importantes?

Con el rápido desarrollo devehículos de nueva energía y vehículos inteligentes, los sistemas eléctricos de los automóviles son cada vez más complejos. Los conectores del mazo de cables no solo son responsables de la transmisión de energía y señales, sino que también deben soportar condiciones operativas desafiantes, como temperaturas altas y bajas, humedad, polvo, contaminación por aceite, niebla salina, vibración continua e impacto mecánico.

Durante el uso a largo plazo, los componentes de sellado de caucho convencionales pueden experimentar envejecimiento, endurecimiento, agrietamiento o deformación por compresión, lo que podría provocar fallas en el sellado. Esto puede provocar corrosión en los cables, cortocircuitos, mal contacto eléctrico y mal funcionamiento del sistema.

Conectores de silicona para mazos de cables automotricesUtilice la tecnología de sobremoldeo LSR para crear una estructura de sellado integrada que evite eficazmente que entre agua, polvo y contaminantes en el conjunto del conector. Esto ayuda a mejorar la estabilidad, durabilidad y vida útil de los sistemas eléctricos automotrices.

Ventajas clave del producto

Sobremoldeado de caucho de silicona líquida integrado

Nuestros conectores se fabrican con precisión.Tecnología de moldeo por inyección LSR, lo que permite que el caucho de silicona líquida encapsule directamente la carcasa del conector o los componentes del cableado para crear una estructura de sellado sin costuras.

En comparación con las soluciones de sellado tradicionales basadas en ensamblaje, las estructuras de silicona sobremoldeadas brindan un rendimiento de sellado y estabilidad dimensional más consistentes, lo que las hace adecuadas para la producción automotriz de gran volumen y los procesos de fabricación automatizados.

Excelente rendimiento de sellado impermeable

Se pueden diseñar múltiples estructuras de sellado de acuerdo con los requisitos de aplicación específicos, lo que admiteNiveles de protección IP67 e IP68.

Ya sea expuesto a inmersión en agua, lavado de automóviles, chorros de agua a alta presión o ambientes húmedos a largo plazo, el conector puede mantener un rendimiento de sellado confiable y ayudar a reducir el riesgo de entrada de agua.

Excelente resistencia a altas y bajas temperaturas

El caucho de silicona líquida puede funcionar en un rango de temperatura de aproximadamente-40°C a 200°C, dependiendo de la formulación del material seleccionado y las condiciones de aplicación.

Mantiene una buena elasticidad y rendimiento de sellado en compartimentos del motor, sistemas de baterías de vehículos de nueva energía y ambientes exteriores, lo que ayuda a prevenir fallas de sellado causadas por fluctuaciones de temperatura.

Excelente resistencia a las vibraciones

Los conectores automotrices están continuamente expuestos a vibraciones y golpes mecánicos durante el funcionamiento del vehículo.

El caucho de silicona proporciona una excelente flexibilidad y recuperación elástica, lo que ayuda a absorber la tensión de vibración y reducir el riesgo de aflojamiento del conector, fatiga del sellado y daños mecánicos.

Resistencia al envejecimiento a largo plazo

Los materiales de silicona ofrecen una excelente resistencia al ozono, la radiación ultravioleta y la intemperie.

Durante el funcionamiento prolongado en exteriores, el material es menos propenso a agrietarse, formar polvo o perder elasticidad, lo que lo hace adecuado para aplicaciones automotrices que requieren durabilidad ambiental a largo plazo.

Especificaciones técnicas del producto

Artículo	Especificación
Nombre del producto	Conector de silicona para arnés de cableado automotriz
Material	Caucho de silicona líquida (LSR)
Proceso de fabricación	Sobremoldeado LSR
Rango de dureza	Orilla A 30--80
Temperatura de funcionamiento	-40°C a 200°C
Clasificación de protección	IP67/IP68
Resistencia a la tracción	≥8 MPa
Alargamiento en rotura	≥300%
Conjunto de compresión	Excelente
Colores disponibles	Negro, gris, transparente, colores personalizados Pantone
Normas aplicables	RoHS, ALCANCE, etc.

Nota:Las especificaciones de rendimiento reales se pueden personalizar según la formulación de silicona seleccionada, la estructura del conector y el entorno de aplicación.

Estructura del producto y características de diseño

UnConector de silicona para arnés de cableado automotrizNormalmente consta de un cuerpo de conector, un conjunto de arnés de cableado y una capa de sellado de silicona líquida.

Mediante un diseño de molde de precisión, la silicona puede encapsular herméticamente la carcasa del conector y las áreas de salida del cable, creando una barrera de sellado continua alrededor de los puntos de conexión críticos.

Dependiendo de la aplicación, podemos personalizar las siguientes características estructurales:

● Estructuras de sellado impermeables en varias etapas
● Estructuras para aliviar el estrés
● Estructuras de protección extraíbles
● Estructuras de sellado a prueba de polvo
● Funciones de posicionamiento y montaje.
● Estructuras de sellado de interfaz especiales
● Estructuras de salida de cables personalizadas
● Diseños integrados de alivio de tensión

Nuestro equipo de ingeniería puede optimizar la estructura de sellado de acuerdo con los dibujos, muestras, dimensiones del conector y requisitos de protección IP del cliente para mejorar la eficiencia del ensamblaje y la confiabilidad del sellado a largo plazo.

Aplicaciones

Arneses de cableado de alto voltaje para vehículos de nueva energía

Los mazos de cables de alto voltaje utilizados en vehículos eléctricos requieren un excelente aislamiento, sellado impermeable, resistencia a la temperatura y confiabilidad a largo plazo.

Los conectores sobremoldeados LSR pueden proteger eficazmente las interfaces de cableado de alto voltaje contra la humedad y la contaminación ambiental, lo que ayuda a mejorar la confiabilidad de los sistemas de baterías, los sistemas de distribución de alto voltaje y otros componentes eléctricos de los vehículos eléctricos.

Conectores de sensores automotrices

Los sensores del motor, ABS, temperatura, presión y posición a menudo funcionan en condiciones de altas temperaturas, vibraciones, humedad y contaminación.

Los conectores de silicona brindan sellado confiable y resistencia al envejecimiento, lo que ayuda a evitar que el polvo, la humedad y la contaminación por aceite ingresen a las interfaces del sensor y respaldan una transmisión de señal estable.

Conectores de iluminación delantera y trasera

Los conectores de iluminación de automóviles suelen estar expuestos al agua de lluvia, al lavado de vehículos, a chorros de agua a alta presión y a fluctuaciones de temperatura.

El sobremoldeado LSR proporciona una estructura de sellado confiable que puede soportarProtección IP67/IP68, ayudando a reducir las fallas causadas por el ingreso de agua, la corrosión y la exposición ambiental.

Sistemas de mazos de cables del compartimiento del motor

Los compartimientos del motor generalmente involucran altas temperaturas, fuertes vibraciones, contaminación por aceite y condiciones de operación complejas.

Los conectores de silicona brindan buena resistencia al calor y durabilidad ambiental, manteniendo un rendimiento de sellado estable durante el funcionamiento a largo plazo y ayudando a extender la vida útil de los sistemas de mazos de cables.

Conectores del sistema de carga

Las interfaces de carga y los conjuntos de cableado relacionados están expuestos a condiciones exteriores, fluctuaciones de humedad y conexiones y desconexiones frecuentes.

Las estructuras de sellado de silicona ofrecen una buena recuperación elástica y resistencia al desgaste, lo que ayuda a mejorar la confiabilidad a prueba de agua y el rendimiento del conector a largo plazo.

Módulos de distribución de energía

Los conectores utilizados en los módulos de distribución de energía deben mantener un aislamiento eléctrico confiable y protección ambiental.

Las estructuras sobremoldeadas de LSR pueden ayudar a evitar que la humedad, el polvo y los contaminantes afecten los componentes eléctricos internos, mejorando la confiabilidad del sistema eléctrico del vehículo.

Sistemas de control electrónico automotriz

Las ECU, los módulos de control y los dispositivos electrónicos inteligentes para automóviles requieren dimensiones precisas, sellado confiable y un rendimiento de ensamblaje constante.

Aobo Silicone puede desarrollar estructuras de sobremoldeo personalizadas de acuerdo con el diseño específico del sistema de control, lo que respalda un ensamblaje de precisión, un sellado confiable y una producción en masa consistente.

Conjuntos de mazos de cables industriales impermeables

Además de las aplicaciones automotrices, nuestros conectores sobremoldeados de silicona se pueden utilizar enMaquinaria de construcción, equipos agrícolas, sistemas de automatización, electrónica para exteriores y equipos industriales..

Según diferentes grados de protección y entornos operativos, podemos desarrollar soluciones de sellado de silicona personalizadas para aplicaciones industriales exigentes.

Servicios de personalización OEM/ODM

Aobo Silicone proporciona servicios completos de desarrollo de conectores personalizados, desdeDiseño de productos, selección de materiales y desarrollo de moldes para producción en masa., ofreciendo a los clientes una solución de fabricación integrada.

Las opciones de personalización incluyen:

● Dimensiones del conector y diseño estructural.
● Diámetro exterior del cable
● Número de pines/terminales
● Dureza de la silicona
● Coincidencia de colores Pantone
● Estructura de sellado impermeable
● Marcado de logotipo
● Textura de la superficie
● Método de embalaje
● Longitud del cable
● Diseño de interfaz de conector
● Estructura de alivio de tensión

Nuestro equipo de ingeniería puede optimizar la estructura de sellado en función deDibujos 2D, archivos CAD 3D, muestras físicas o requisitos de protección IP, lo que ayuda a mejorar la confiabilidad del producto, la eficiencia del ensamblaje y la consistencia de la producción.

Ventajas de la fabricación en fábrica

Desarrollo de moldes de precisión

Nuestro equipo profesional de desarrollo de moldes tiene experiencia en el diseño de estructuras complejas de conectores sobremoldeados.

El diseño de moldes de precisión ayuda a mantener la precisión dimensional, la consistencia del sellado y un rendimiento de producción estable durante la fabricación de gran volumen.

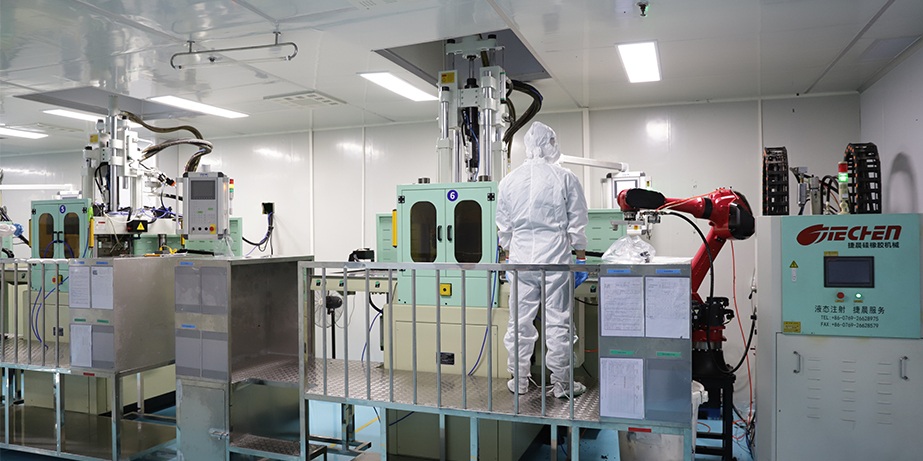

Equipo de producción avanzado

Nuestras capacidades de fabricación incluyen:

● Centro de producción de 10.000 m²
● Sala limpia clase 100.000
● Líneas de producción de moldeo por inyección LSR
● Equipo automatizado de sobremoldeo de silicona.
● Equipos de inspección y prueba de precisión.
● Capacidades profesionales de desarrollo de moldes.

Producción y entrega en masa estables

Nuestros sistemas de planificación de producción y gestión de calidad respaldanMuestras de prototipos, pruebas de lotes pequeños y pedidos de producción de gran volumen..

Esto nos permite mantener una calidad estable del producto, una producción consistente y cronogramas de entrega predecibles para clientes industriales y automotrices.

Estricto sistema de control de calidad

Aobo Silicone aplica un proceso integral de control de calidad durante la preparación, el moldeado, la inspección y el envío final del material.

Inspección de Materias Primas

Todos los materiales de caucho de silicona líquida se inspeccionan para determinar características clave como:

● Dureza
● Características del flujo de material
● Cumplimiento ambiental
● Consistencia del material

Esto ayuda a garantizar un rendimiento estable del material antes de que comience la producción.

Control de calidad en proceso

Durante la producción, realizamos:

● Inspección dimensional
● Aprobación de la primera pieza
● Pruebas de adhesión de sobremoldeo
● Monitoreo de procesos
● Inspección de apariencia
● Comprobaciones de coherencia de la producción.

Estos controles ayudan a mantener una calidad estable durante toda la producción en masa.

Pruebas de rendimiento del producto terminado

Los productos terminados se pueden probar según los requisitos del cliente, que incluyen:

● Pruebas de impermeabilidad
● Pruebas de rendimiento del sellado
● Pruebas de resistencia a la tracción
● Pruebas de resistencia de unión de silicona a sustrato
● Inspección visual 100%
● Inspección dimensional

Para proyectos automotrices con requisitos de prueba específicos, se pueden discutir procedimientos de validación adicionales durante la etapa de desarrollo de ingeniería.

Conector sobremoldeado LSR frente a soluciones de sellado tradicionales

Comparación	Conector sobremoldeado LSR de silicona Aobo	Conector convencional sellado con caucho
Protección impermeable	IP67/IP68	Más dependiente de la calidad del montaje
Resistencia a altas temperaturas	Hasta 200°C*	Normalmente más bajo
Resistencia al envejecimiento	Excelente	Más propenso al envejecimiento y al agrietamiento.
Resistencia a las vibraciones	Excelente	Moderado
Estructura de sellado	Estructura sobremoldeada integrada	Sellado basado en ensamblaje
Consistencia dimensional	Alto	Moderado
Consistencia de la producción en masa	Alto	Moderado
Vida útil	Durabilidad a largo plazo	relativamente más corto

*La temperatura de funcionamiento real depende de la formulación de silicona, la estructura del conector y el entorno de aplicación.

Embalaje y entrega

Los productos se envasan enBolsas de PE resistentes a la humedad y cartones de exportación.para ayudar a proteger los componentes durante el almacenamiento y el transporte internacional.

El embalaje también se puede personalizar según los requisitos del cliente y las especificaciones de embalaje de la industria automotriz.

Plazos de entrega típicos

● Muestras de prototipos:3--7 días
● Producción en lotes pequeños:7--15 días
● Producción en masa:15--25 días

Los plazos de entrega reales dependen de la complejidad del producto, los requisitos de desarrollo de moldes, la cantidad del pedido y la programación de producción.

Preguntas frecuentes

¿Se pueden desarrollar conectores personalizados basados ​​en los dibujos del cliente?

Sí. Aobo Silicone admite el desarrollo personalizado basado enDibujos de ingeniería 2D, archivos CAD 3D, muestras físicas o especificaciones técnicas. Nuestro equipo de ingeniería puede ayudar con el desarrollo de moldes, la selección de silicona, el diseño de estructuras de sobremoldeo y la optimización de la producción.

¿Puede el conector lograr una protección impermeable IP68?

Sí.La protección IP68 se puede diseñar de acuerdo con la estructura real del producto y los requisitos de la aplicación.

Nuestro equipo de ingeniería puede optimizar la estructura de sellado y recomendar métodos de prueba de impermeabilidad adecuados según el nivel de protección objetivo y el entorno operativo del cliente.

¿Apoya usted los requisitos de cumplimiento de exportaciones?

Sí. Podemos respaldar los requisitos de cumplimiento ambiental internacionales comunes, comoRoHS y ALCANCEy proporcionar documentación de materiales relevante y soporte de pruebas de acuerdo con los requisitos del proyecto.

¿Se puede personalizar la dureza y el color de la silicona?

Sí. La dureza, el color, las dimensiones, la estructura de sellado, la textura de la superficie y otras especificaciones del producto de la silicona se pueden personalizar de acuerdo con los requisitos del cliente.

¿Pueden fabricar conectores con muestras de clientes existentes?

Sí. Los clientes pueden proporcionar muestras físicas para su evaluación. Nuestro equipo de ingeniería puede analizar la estructura y desarrollar una solución de producción de moldes y sobremoldeo correspondiente.

Obtenga una solución personalizada de conector de silicona para automóviles y una cotización

Si buscas un confiablefabricante de conectores de silicona para mazos de cables automotrices, Aobo Silicone proporciona soporte OEM/ODM integral deDiseño estructural, selección de materiales de silicona, desarrollo de muestras, fabricación de moldes de precisión y pruebas para la producción en masa..

Si necesita unConector impermeable sobremoldeado LSR, conector de arnés de cableado automotriz IP67/IP68, conector automotriz sellado con silicona o solución de sobremoldeado de silicona personalizada, nuestro equipo de ingeniería puede desarrollar una solución de acuerdo con sus dibujos, muestras, especificaciones técnicas y requisitos de aplicación.

Envíenos sus dibujos o muestras hoy para recibir una solución de sellado personalizada, soporte para prototipos y una cotización competitiva al por mayor.
