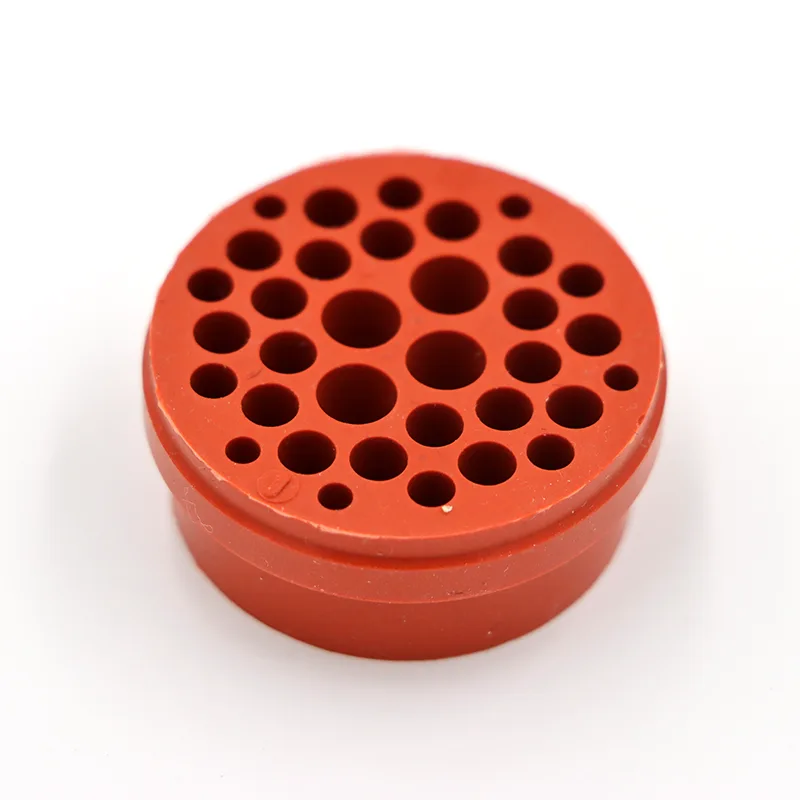

¿Cómo protege una junta de caucho de silicona para conectores automotrices los sistemas eléctricos críticos?

1. El papel fundamental del sellado en los conectores automotrices

Los vehículos modernos contienen cientos de conectores eléctricos que conectan sensores, actuadores, unidades de control y sistemas de distribución de energía. Un solo punto de entrada de humedad o contaminación conductiva puede provocar fallas intermitentes, códigos de diagnóstico de problemas falsos o fallas completas del sistema. ElJunta de caucho de silicona para conectores automotricesaborda esta vulnerabilidad creando una barrera duradera y compatible entre las mitades del conector acoplado.

A diferencia de los sellos de plástico duro o las juntas tóricas que dependen de tolerancias dimensionales precisas, las juntas de caucho de silicona se adaptan a desalineaciones menores, expansión térmica y desgaste de componentes durante la vida útil del vehículo. Esta naturaleza indulgente es particularmente valiosa en entornos de alta vibración, como los compartimientos del motor, donde los conectores experimentan tensión mecánica continua debido al funcionamiento del motor y a las influencias de la carretera.

La función de sellado va más allá de la simple exclusión de agua. Las juntas eficaces también evitan la entrada de sales de la carretera, polvo de frenos, niebla de aceite y productos químicos de limpieza que pueden degradar las superficies de contacto y aumentar la resistencia eléctrica. En casos graves, los conectores contaminados pueden provocar sobrecalentamiento, formación de arcos e incluso riesgos de incendio. Por lo tanto, la selección de un adecuadoJunta de caucho de silicona para conectores automotricesno es simplemente un detalle de diseño sino una decisión fundamental de seguridad y confiabilidad.

Los datos de la industria indican que las fallas en los conectores eléctricos representan un porcentaje significativo de los reclamos de garantía en la electrónica automotriz. Muchas de estas fallas se deben a un sellado inadecuado o a la degradación de los materiales de sellado bajo una exposición prolongada a temperaturas y productos químicos debajo del capó. El caucho de silicona, con su estabilidad inherente en un amplio rango de temperaturas, ofrece una solución comprobada a este desafío persistente.

• Pérdida de señal intermitente– Los puentes de humedad entre los pines provocan lecturas erráticas del sensor.
• Mayor resistencia de contacto– la oxidación y la corrosión aumentan la temperatura de las uniones.
• Cortocircuitos– Los contaminantes conductores crean caminos eléctricos no deseados.
• Fallo prematuro de componentes– los módulos de control y los actuadores pierden la comunicación.
• Códigos de diagnóstico de problemas– los falsos fallos provocan reparaciones innecesarias y tiempos de inactividad.

2. Ciencia de los materiales: por qué el caucho de silicona destaca en aplicaciones de sellado

El caucho de silicona se distingue de los elastómeros orgánicos por su estructura de silicio y oxígeno, que confiere una estabilidad térmica y una resistencia química excepcionales. Si bien materiales como el nitrilo (NBR) o el monómero de etileno propileno dieno (EPDM) funcionan adecuadamente en ambientes moderados, se degradan rápidamente en las condiciones extremas que se encuentran en los compartimientos de los motores modernos y en los gabinetes de las baterías de los vehículos eléctricos.

El caucho de silicona líquida (LSR) y el caucho de alta consistencia (HCR) son las dos formas principales utilizadas para las juntas de conectores. El LSR, procesado mediante moldeo por inyección, ofrece excelentes características de flujo para geometrías complejas con detalles finos como superficies de sellado acanaladas y diseños de cavidades múltiples. HCR, generalmente moldeado por compresión o transferencia, proporciona una mayor resistencia al desgarro para juntas más grandes o más gruesas. Ambas variantes se pueden formular con aditivos para mejorar propiedades específicas, como la autolubricación para facilitar el montaje.

Los atributos clave del material que hacen del caucho de silicona la opción preferida para sellar conectores incluyen:

• Amplio rango de temperatura de funcionamiento– de -50°C a +200°C, con algunos grados de fluorosilicona que se extienden hasta +230°C.
• Conjunto de baja compresión– mantiene la fuerza de sellado después de una compresión prolongada, generalmente por debajo del 25 % a 150 °C durante 22 horas.
• Excelente resistencia al ozono y a los rayos UV– no se agrieta ni endurece cuando se expone a oxidantes atmosféricos.
• Hidrofobicidad inherente– repele el agua y resiste la absorción de humedad.
• Resistencia química– resiste aceites de motor, refrigerantes, líquidos de frenos y muchos disolventes de limpieza.
• Propiedades dieléctricas– mantiene el aislamiento eléctrico incluso en condiciones de humedad.

El caucho de fluorosilicona (F-LSR) es una variante especializada que ofrece una mayor resistencia a combustibles y productos químicos agresivos al tiempo que conserva la estabilidad térmica de la silicona estándar. Este grado suele especificarse para conectores ubicados cerca de inyectores de combustible, turbocompresores u otras áreas expuestas a hidrocarburos.

El proceso de selección de materiales debe considerar el entorno químico específico, el perfil de temperatura y las demandas mecánicas de cada aplicación. Una junta que funciona bien en un conector del compartimiento de pasajeros puede fallar prematuramente en una aplicación debajo del capó con mayor ciclo térmico y exposición química.

3. Parámetros clave de rendimiento para juntas de conectores

Especificar unJunta de caucho de silicona para conectores automotricesrequiere una evaluación cuidadosa de varias métricas de desempeño. Cada parámetro influye en la capacidad de la junta para mantener un sello confiable durante la vida operativa del vehículo, que puede exceder los 15 años en algunas plataformas.

Además de estas propiedades físicas, la geometría de la junta juega un papel crucial. Las superficies de sellado acanaladas o corrugadas aumentan la presión de contacto por unidad de área, mejorando el sellado contra fluidos y gases. La forma de la sección transversal también debe diseñarse para evitar concentraciones excesivas de tensión que podrían conducir a una falla prematura.

La fuerza de compresión es otra consideración crítica. Una compresión insuficiente permite que se desarrollen vías de fluido, mientras que una compresión excesiva puede sobrecargar la carcasa del conector o hacer que la junta se extruya hacia los espacios. El análisis de elementos finitos (FEA) se emplea comúnmente para optimizar el diseño de la junta para una distribución uniforme de la tensión a través de la interfaz de sellado.

4. Entornos de aplicación: desde compartimentos de motores hasta paquetes de baterías

El entorno operativo de unJunta de caucho de silicona para conectores automotricesvaría dramáticamente entre diferentes ubicaciones de vehículos. Comprender estos entornos es esencial para seleccionar el grado de material y la configuración de diseño adecuados.

4.1. Conectores del compartimiento del motor

Los conectores en el compartimento del motor experimentan las condiciones más duras: temperaturas que superan los 150 °C cerca de los colectores de escape, exposición al aceite del motor, refrigerante y vapores de combustible, y vibración continua debido al funcionamiento del motor. Las juntas en esta área deben resistir el envejecimiento térmico y mantener la fuerza de sellado a pesar de los repetidos ciclos térmicos. Los grados de fluorosilicona a menudo se especifican para conectores muy próximos a los sistemas de combustible.

4.2. Transmisión y tren motriz

Los sensores y actuadores montados en la transmisión requieren juntas que resistan el líquido de transmisión automática (ATF) y los aceites para engranajes. Si bien la silicona estándar ofrece buena resistencia a muchos aceites, es posible que se necesiten fluorosilicona o compuestos de silicona especialmente formulados para prolongar la vida útil en estos entornos de fluidos agresivos.

4.3. Electrónica del habitáculo y de la carrocería.

Los conectores ubicados dentro de la cabina del vehículo experimentan condiciones más suaves: temperaturas moderadas (normalmente -20 °C a +85 °C), exposición química mínima y niveles de vibración más bajos. Los grados de caucho de silicona estándar brindan un rendimiento más que adecuado en estas aplicaciones, siendo la principal preocupación el envejecimiento a largo plazo y la resistencia a los agentes de limpieza.

4.4. Sistemas de baterías para vehículos eléctricos

Los conectores de alto voltaje en los paquetes de baterías de vehículos eléctricos presentan desafíos únicos: exposición a fluidos dieléctricos, potencial de seguimiento de arco y estrictos requisitos de seguridad. Las juntas de silicona en estas aplicaciones deben exhibir una excelente rigidez dieléctrica, retardo de llama y resistencia a los fluidos refrigerantes. A menudo se prefieren los grados autolubricantes para facilitar el montaje y reducir el riesgo de daños al conector durante el mantenimiento.

4.5. Iluminación exterior y sensores

Los conectores para faros delanteros, luces traseras y sensores ADAS deben resistir la radiación UV, las salpicaduras de la carretera y las temperaturas extremas. La hidrofobicidad y la estabilidad UV inherentes de la silicona la convierten en una opción ideal, siempre que el diseño de la junta incorpore características adecuadas de resistencia a la intemperie.

• Térmico– temperaturas máximas, frecuencia de ciclos y duración de la exposición.
• Químico– tipo de fluidos, concentración y duración del contacto.
• Mecánico– amplitud de vibración, frecuencia y ciclos de acoplamiento del conector.
• Ambiental– Exposición a los rayos UV, humedad, niebla salina y entrada de polvo.
• Eléctrico– nivel de tensión, corriente y resistencia de aislamiento requerida.

5. Consideraciones de diseño para un sellado confiable

Diseñar un sistema de sellado de conectores implica más que seleccionar un material y especificar un valor de dureza. La interacción entre la junta, la carcasa del conector y los componentes de acoplamiento se debe analizar cuidadosamente para lograr un rendimiento óptimo.

5.1. Geometría de la junta y mecanismo de sellado

El mecanismo de sellado puede ser radial (sellado contra una superficie cilíndrica), axial (sellado contra una cara plana) o una combinación de ambos. Los sellos radiales, comúnmente utilizados en conectores cilíndricos, dependen de la compresión de la junta entre las paredes interior y exterior de la carcasa. Los sellos axiales, que a menudo se encuentran en conectores rectangulares o de múltiples clavijas, comprimen la junta entre dos superficies planas.

Los diseños acanalados aumentan la cantidad de barreras de sellado, proporcionando redundancia en caso de imperfecciones menores en la superficie. Cada nervadura crea una línea de sellado separada y los espacios entre las nervaduras pueden actuar como zonas de alivio de presión o trampas de desechos.

5.2. Compatibilidad del material de la carcasa

El material de la carcasa del conector, normalmente poliamida (PA), tereftalato de polibutileno (PBT) u otros termoplásticos de ingeniería, debe ser compatible con la junta de silicona. Algunas formulaciones de silicona pueden contener plastificantes o siloxanos cíclicos de bajo peso molecular que pueden migrar al material de la carcasa y provocar grietas por tensión o cambios dimensionales. La adhesión sin imprimación a los plásticos de ingeniería es una propiedad deseable que mejora la robustez del sello.

5.3. Fuerzas de ensamblaje y apareamiento

El diseño de la junta debe equilibrar el rendimiento del sellado con las fuerzas de montaje aceptables. Una fuerza de inserción excesiva puede dañar los terminales del conector o dificultar el montaje en las líneas de producción. Los grados de silicona autolubricantes reducen la fricción durante el acoplamiento, lo que facilita el montaje y mantiene la eficacia del sellado.

5.4. Acumulación de tolerancia

Las tolerancias de fabricación en las carcasas y juntas de los conectores pueden acumularse, afectando la compresión real lograda en el conector ensamblado. El análisis de tolerancia estadística se utiliza para garantizar que la junta permanezca dentro de su rango de compresión óptimo en todas las combinaciones de tolerancia posibles.

5.5. Vida útil y durabilidad

Se espera que los conectores automotrices mantengan su sello durante toda la vida útil del vehículo, a menudo con múltiples ciclos de acoplamiento y desacoplamiento durante la fabricación, el servicio y la reparación. El material de la junta debe resistir el fraguado permanente, la abrasión y el desgaste debido a operaciones repetidas del conector.

La verificación del diseño generalmente implica una combinación de análisis de elementos finitos (FEA) para la predicción de tensiones y pruebas físicas para validar el rendimiento en condiciones de servicio simuladas.

6. Métodos de prueba y verificación de calidad

Garantizar la confiabilidad de unJunta de caucho de silicona para conectores automotricesrequiere un régimen de pruebas integral que cubra las propiedades del material, la precisión dimensional y el rendimiento funcional. Los estándares industriales como USCAR-2, ISO 16750 y varias especificaciones OEM proporcionan marcos para las pruebas de calificación.

1. Prueba de conjunto de compresión– mide la deformación permanente después de una compresión prolongada a temperatura elevada. Los valores bajos de deformación por compresión indican una excelente retención de la fuerza de sellado a largo plazo.
2. Pruebas de fugas– normalmente se realiza con aire presurizado o helio para detectar cualquier ruta de derivación de fluido a través de la interfaz del conector sellado.
3. Ciclismo térmico– somete el conector ensamblado a temperaturas extremas repetidas para evaluar la capacidad de la junta para mantener la fuerza de sellado a través de ciclos de expansión y contracción térmica.
4. Pruebas de vibración– simula las condiciones de funcionamiento del vehículo para verificar que la junta no se afloje ni pierda la integridad del sellado bajo excitación mecánica.
5. Pruebas de resistencia química– expone la junta a fluidos automotrices relevantes (aceite de motor, refrigerante, líquido de frenos, combustible) a temperaturas elevadas para evaluar la compatibilidad del material y la retención del rendimiento.
6. Inspección dimensional– verifica que las dimensiones críticas de la junta estén dentro de las tolerancias especificadas utilizando medición óptica o máquinas de medición por coordenadas.
7. Verificación de dureza– confirma que la dureza Shore A coincide con la especificación, ya que las desviaciones pueden afectar significativamente el rendimiento del sellado.

Además de estas pruebas estándar, algunas aplicaciones pueden requerir evaluaciones especializadas como:

• Pruebas de niebla salina– para conectores expuestos a las sales de deshielo de la carretera.
• Pruebas de exposición a los rayos UV– para conectores exteriores o parcialmente expuestos.
• Prueba de resistencia de aislamiento– verificar las propiedades dieléctricas después de la exposición ambiental.
• Prueba de inmersión en fluidos– con fluidos específicos a temperaturas elevadas durante períodos prolongados.

Los proveedores calificados generalmente mantienen capacidades de prueba internas para respaldar iteraciones rápidas de diseño y control de calidad de producción.Aoboemplea protocolos de prueba integrales alineados con los estándares automotrices internacionales, lo que garantiza que cada junta cumpla con las rigurosas demandas de las plataformas de vehículos modernos.
