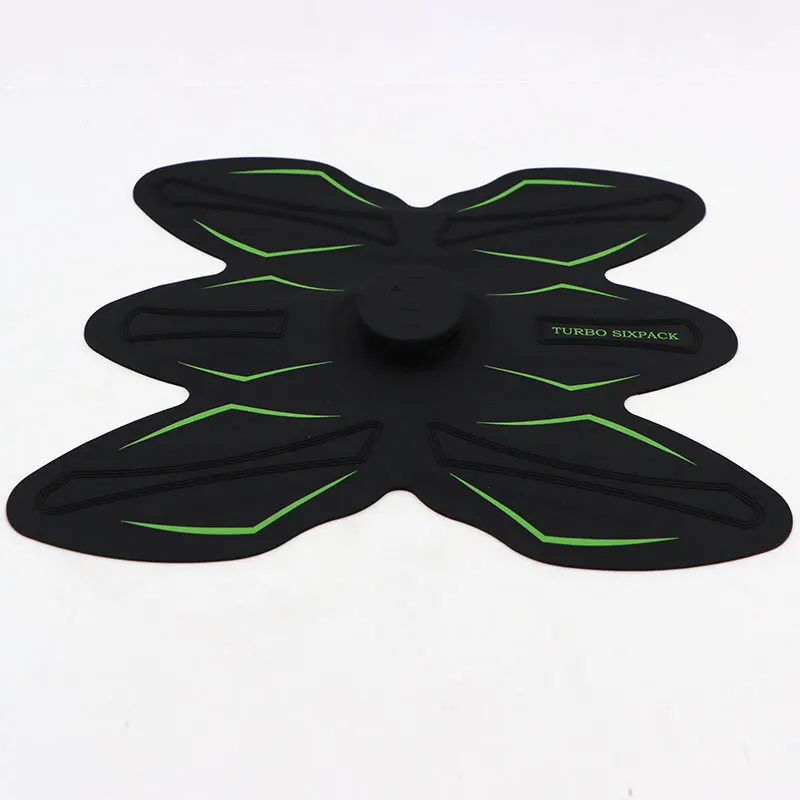

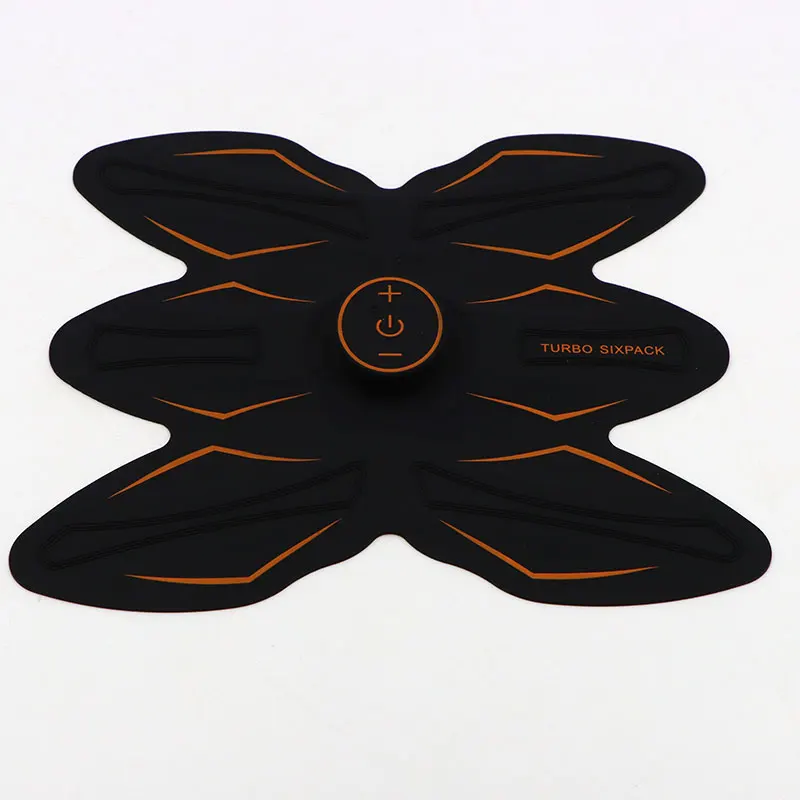

Parche muscular abdominal de silicona EMS

Un parche de silicona para músculos abdominales EMS debe hacer más que simplemente sostener un electrodo contra la piel. Para los equipos de adquisiciones, el verdadero desafío es lograr un contacto estable con la piel, una conductividad eléctrica confiable, una flexibilidad cómoda, una integración segura de los componentes y una producción en masa consistente al mismo tiempo. Una mala selección de materiales o un moldeado incontrolado pueden provocar una presión de contacto desigual, desplazamiento de electrodos, desgarro de la silicona, mala unión o apariencia inconsistente entre lotes de producción.

Por qué el LSR es adecuado para aplicaciones de parches de silicona EMS

Para los productos EMS portátiles, la silicona debe permanecer flexible y al mismo tiempo mantener la estabilidad dimensional durante la flexión, el estiramiento y el uso diario repetidos. La silicona moldeada por compresión convencional puede ser adecuada para formas simples, pero las estructuras portátiles complejas a menudo requieren un control más estricto sobre el espesor de la pared, la geometría, las interfaces de unión y la producción automatizada.

El caucho de silicona líquida ofrece varias ventajas de ingeniería para este tipo de aplicación.

En primer lugar, el LSR tiene excelentes características de flujo, lo que permite que el material llene cavidades relativamente complejas y áreas estructurales finas con alta repetibilidad. Esto resulta útil cuando el parche incorpora nervaduras de posicionamiento, aberturas para electrodos, interfaces de ajuste a presión, secciones delgadas flexibles o protección de cable integrada.

En segundo lugar, el LSR se puede moldear en superficies suaves al tacto adecuadas para un contacto prolongado con la piel. Dependiendo de la formulación, se puede seleccionar la dureza para equilibrar la flexibilidad, el soporte y la resistencia a la deformación.

En tercer lugar, el sobremoldeado LSR puede reducir la cantidad de piezas separadas en un conjunto portátil. En lugar de utilizar múltiples sujetadores mecánicos o capas adhesivas, se puede moldear silicona alrededor de componentes seleccionados para crear una estructura protectora y funcional integrada.

Para las marcas que desarrollan dispositivos de fitness EMS de marca privada, este enfoque puede simplificar el montaje y mejorar la consistencia general del producto.

Rendimiento del material y valor de ingeniería

La formulación de silicona es una de las variables más importantes en el desarrollo de dispositivos portátiles EMS. Se debe seleccionar el compuesto correcto según el entorno de contacto con la piel previsto, los requisitos mecánicos, la arquitectura del dispositivo y el mercado objetivo.

Las características típicas de la silicona relevantes para esta aplicación incluyen:

● Estructura flexible y elástica para movimientos corporales repetidos.

● Superficie cómoda y suave al tacto

● Buena resistencia a la humedad y la transpiración.

● Buena resistencia a las condiciones ambientales habituales.

● Rendimiento estable ante flexiones repetidas

● Buena consistencia dimensional después del moldeo.

● Baja deformación en condiciones normales de uso.

● Compatibilidad adecuada con procesos de ensamblaje electrónico cuando se especifica adecuadamente

Para los componentes que entran en contacto con la piel, la selección del material también debe considerar los requisitos reglamentarios y de prueba aplicables del mercado de destino. Dependiendo de la configuración del producto y las afirmaciones previstas, las marcas pueden requerir pruebas relacionadas con sustancias restringidas, compatibilidad con el contacto con la piel u otros requisitos específicos del producto.

Aobo Silicone puede ayudar a los clientes a seleccionar el grado, la dureza, el color, el acabado superficial y el proceso de producción de silicona adecuados en función de la aplicación final.

Aplicaciones típicas

El parche muscular abdominal de silicona EMS se puede diseñar para una variedad de productos de fitness portátiles para el consumidor en lugar de una única estructura de dispositivo fijo.

Las aplicaciones típicas incluyen:

Cinturones de fitness y entrenadores abdominales EMS

La estructura de silicona se puede integrar con áreas de electrodos, módulos de control, conectores y sistemas de sujeción ajustables para crear una interfaz de entrenamiento abdominal flexible.

Dispositivos portátiles de estimulación muscular

Se pueden diseñar parches de silicona compactos alrededor de módulos electrónicos livianos para productos portátiles de bienestar y fitness.

Dispositivos portátiles de fitness inteligentes

Para productos que combinan EMS con sensores, conectividad Bluetooth, módulos de carga o sistemas de control digital, la silicona puede servir como interfaz protectora y componente exterior flexible.

Electrónica de consumo de marca privada

Los propietarios de marcas pueden requerir dimensiones, colores, logotipos, texturas y embalajes personalizados, manteniendo al mismo tiempo la coherencia de la estructura funcional subyacente. El moldeado de silicona se adapta bien a estos programas OEM/ODM.

Consideraciones de diseño y personalización

El diseño de un componente de silicona EMS debe comenzar con el ensamblaje completo y no solo con la pieza de silicona.

Selección de dureza

La dureza de la silicona afecta la comodidad, la flexibilidad, la resistencia a la deformación y el manejo. Los materiales más blandos pueden mejorar la flexibilidad y la conformidad de la piel, mientras que una mayor dureza puede proporcionar soporte estructural adicional.

Por lo tanto, la dureza recomendada debe determinarse según la geometría del parche, el método de fijación, el diseño del electrodo y las condiciones de uso esperadas.

Integración de electrodos

La posición y exposición de los electrodos son consideraciones de diseño críticas. El molde de silicona debe mantener una alineación precisa de los electrodos y al mismo tiempo evitar movimientos no deseados durante el montaje o el uso.

Dependiendo de la arquitectura, Aobo Silicone puede admitir moldeado de silicona alrededor o adyacente a componentes conductores, y la configuración final está determinada por el diseño electrónico.

Espesor y zonas flexibles

El espesor desigual de la silicona puede influir en la flexibilidad y el rendimiento del moldeo. Las áreas que se doblan repetidamente deben diseñarse con transiciones apropiadas para reducir la concentración de tensiones.

Durante el diseño del molde se deben revisar las secciones delgadas, las transiciones de los bordes, las características de ubicación y las zonas de conexión reforzadas.

Acabado superficial

La superficie exterior se puede personalizar con diferentes texturas, niveles de brillo, acabados mate, patrones en relieve o características de marca. El tratamiento de la superficie debe seleccionarse según los requisitos de apariencia y limpieza.

Herrada

Los clientes OEM pueden especificar:

● Logotipo en relieve o grabado

● Colores personalizados

● Texturas superficiales

● Numeración de piezas

● Configuración de embalaje

● Dimensiones personalizadas

● Estructuras de marca moldeadas

La combinación de colores Pantone se puede admitir en proyectos con directrices de marca establecidas.

Proceso de fabricación

Aobo Silicone utiliza un flujo de trabajo de fabricación estructurado para componentes de silicona personalizados.

1. Dibujo y revisión de DFM

Antes de utilizar las herramientas, los ingenieros revisan los dibujos 2D, los modelos 3D, los requisitos de ensamblaje, la posición de los electrodos, el espesor de la pared, las condiciones de tiro y las dimensiones críticas del cliente.

El objetivo es identificar posibles problemas de moldeado y montaje antes de la fabricación del molde.

2. Preparación del material de silicona

El material LSR especificado se prepara de acuerdo con los requisitos de cumplimiento y rendimiento del cliente. Las características del material, como la dureza, el color y el sistema de curado, se controlan durante la producción.

3. Desarrollo de moldes de precisión

El molde se diseña según la geometría de la pieza final y el volumen de producción. Durante el desarrollo se consideran la posición de la puerta, la ventilación, las líneas de separación, los insertos y las condiciones de desmolde.

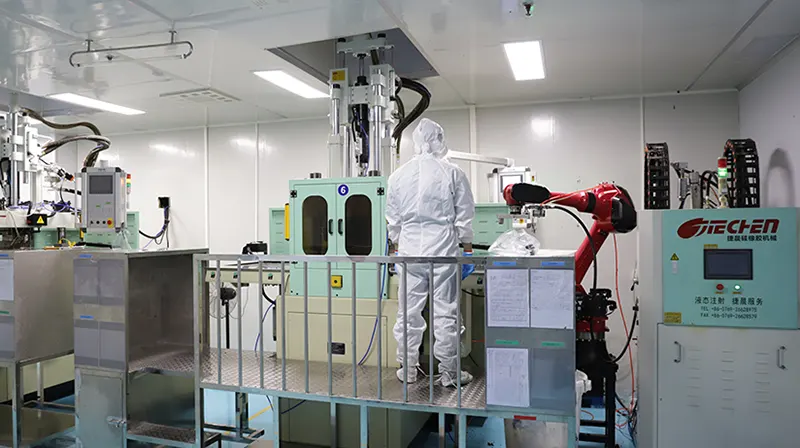

4. Moldeo por inyección LSR

La silicona líquida se inyecta en el molde bajo condiciones de procesamiento controladas. En comparación con los componentes de silicona ensamblados manualmente, el moldeado LSR automatizado proporciona una geometría más repetible y una consistencia de producción.

5. Sobremoldeo e integración de componentes

Cuando sea necesario, la silicona se puede moldear alrededor de inserciones designadas o estructuras integradas. El método de sobremoldeo exacto depende de los componentes eléctricos, los materiales del sustrato y el diseño mecánico.

6. Recorte y acabado

Después del moldeo, las piezas se inspeccionan y terminan para eliminar rebabas o residuos de moldeo no deseados. Las superficies cosméticas se revisan para detectar defectos que puedan afectar el producto final.

7. Inspección y embalaje

Los componentes terminados se someten a inspecciones visuales y dimensionales antes del embalaje. También se pueden proporcionar empaques e identificación personalizados para clientes OEM.

Parámetros técnicos clave

Los siguientes parámetros se pueden utilizar como referencia preliminar para los componentes de silicona EMS. Las especificaciones finales deben confirmarse de acuerdo con los requisitos de prueba y diseño del producto.

*Los valores reales dependen del compuesto de silicona seleccionado, la estructura del producto y el método de prueba. Las especificaciones técnicas finales deben establecerse durante la validación de ingeniería.

Control de calidad para componentes portátiles EMS

La consistencia es particularmente importante para los productos portátiles porque la variación dimensional puede influir en el ensamblaje de los componentes y la experiencia del usuario.

Un proceso típico de control de calidad incluye inspección de materias primas, aprobación de la primera pieza, inspección durante el proceso, muestreo dimensional, inspección de apariencia e inspección del empaque final.

Para proyectos personalizados, los puntos de control clave pueden incluir:

Precisión dimensional: las dimensiones críticas se comparan con los dibujos aprobados.

Apariencia: Se inspeccionan la contaminación de la superficie, las burbujas, las rebabas, la deformación, la desviación del color y los defectos de moldeado.

Rendimiento mecánico: las características de tracción, alargamiento, resistencia al desgarro y deformación se pueden evaluar de acuerdo con los requisitos del proyecto.

Compatibilidad de ensamblaje: Los componentes de silicona se comparan con piezas electrónicas y mecánicas coincidentes.

Consistencia de lotes: los parámetros de producción y los registros de inspección se controlan para reducir la variación entre lotes de fabricación.

Para clientes con requisitos de documentación de calidad específicos, se pueden incorporar estándares de inspección al plan de calidad del proyecto antes de la producción en masa.

Qué deben confirmar los equipos de adquisiciones antes de realizar el pedido

Al adquirir un componente de silicona EMS, los equipos de compras deben evitar evaluar a los proveedores basándose únicamente en el precio unitario.

Las preguntas más importantes son si el proveedor puede soportar todo el ciclo de desarrollo.

Pregúntele al fabricante:

1.¿Pueden trabajar directamente desde archivos 3D y dibujos de ingeniería?

2. ¿Pueden recomendar la dureza de la silicona según la aplicación real?

3. ¿Pueden admitir sobremoldeo LSR o moldeado por inserción?

4. ¿Cómo se controlan las dimensiones críticas durante la producción en masa?

5. ¿Pueden proporcionar colores, texturas y logotipos personalizados?

6. ¿Pueden admitir el muestreo de prototipos antes de la producción en masa?

7. ¿Pueden proporcionar material y documentación de cumplimiento?

8. ¿Pueden mantener una calidad constante en los pedidos repetidos?

Para proyectos OEM/ODM, un proveedor capaz de combinar desarrollo de moldes, moldeado de silicona, acabado, inspección y soporte de ensamblaje puede reducir significativamente la coordinación entre múltiples proveedores.

Experiencia en proyectos: del prototipo a la producción

El proyecto típico de un cliente comienza con un concepto de dispositivo EMS existente en lugar de un diseño de silicona listo para producir.

Por ejemplo, una marca de electrónica de fitness puede proporcionar inicialmente un modelo 3D que consta de un cuerpo de silicona, ubicaciones de electrodos, una interfaz de cable flexible y un módulo de control. Durante la revisión del DFM, el fabricante puede identificar un espesor de pared insuficiente alrededor del área del conector y una concentración excesiva de tensión cerca del borde del parche.

En lugar de fabricar el diseño original directamente, la geometría de la silicona se puede ajustar reforzando la región del conector, optimizando las áreas de transición y modificando la estructura del molde. Luego se producen muestras prototipo para el ensamblaje y las pruebas de ajuste.

Después de que el cliente confirma la muestra, se fijan los parámetros de producción y la herramienta se transfiere a la producción en masa controlada. Este enfoque reduce el riesgo de descubrir problemas de moldeado o ensamblaje sólo después de que haya comenzado la producción en gran volumen.

Para las marcas que planean repetir pedidos a largo plazo, el beneficio no es simplemente el primer lote. El mayor valor es mantener las mismas especificaciones de material, configuración de molde, criterios de inspección y estándares de apariencia en futuras series de producción.

¿Por qué elegir la silicona Aobo?

Aobo Silicone se centra en la fabricación de silicona personalizada para clientes OEM y ODM. La empresa combina la selección de materiales de silicona, el desarrollo de moldes, el moldeo por inyección LSR, el sobremoldeo, la inspección y el soporte de producción dentro de un flujo de trabajo de fabricación.

Para el parche muscular abdominal de silicona EMS, los clientes pueden personalizar la dureza del material, las dimensiones, el color, el logotipo, la textura, la estructura y el empaque de acuerdo con el diseño final del dispositivo.

La atención se centra no simplemente en producir una pieza de silicona, sino en crear un componente que funcione de manera confiable dentro del ensamblaje completo del producto EMS del cliente.

Preguntas frecuentes

¿Se puede personalizar el parche de silicona para nuestro dispositivo EMS existente?

Sí. Se pueden desarrollar herramientas personalizadas de acuerdo con dibujos 2D, modelos 3D, muestras o requisitos funcionales proporcionados por el cliente.

¿Qué dureza de silicona se recomienda?

No existe una dureza única adecuada para todos los productos EMS. Shore A 20–80 puede considerarse como una gama de desarrollo general, y la selección final se basa en la flexibilidad, el contacto con la piel, la estructura de sujeción, la integración de los electrodos y los requisitos mecánicos.

¿Se puede sobremoldear la silicona con componentes electrónicos?

Puede serlo, según el material del componente, la resistencia a la temperatura, la geometría, los requisitos de unión y el diseño eléctrico. El ensamblaje debe evaluarse durante el DFM antes del mecanizado.

¿Pueden producir muestras antes de la producción en masa?

Sí. Se pueden desarrollar muestras prototipo para verificación dimensional, pruebas de ensamblaje, evaluación de apariencia y pruebas funcionales iniciales antes de la producción en masa.

¿Puede el color de la silicona coincidir con el color de nuestra marca?

Sí. Se pueden desarrollar colores personalizados según las referencias de Pantone o muestras de colores aprobadas por el cliente, sujeto a la viabilidad del material y de la producción.

¿Es el producto adecuado para aplicaciones médicas?

El componente puede estar diseñado para productos de bienestar o fitness en contacto con la piel, pero la idoneidad para un dispositivo médico regulado depende del producto completo, el uso previsto, las regulaciones aplicables y las pruebas requeridas. Las propiedades médicas no deben derivarse únicamente del material de silicona.

¿Qué información debemos proporcionar para una cotización?

La información más útil incluye dibujos 3D/2D, dimensiones, dureza de silicona objetivo, cantidad estimada anual o de pedido, requisitos de color, información de electrodos o insertos, acabado de superficie, requisitos de embalaje y mercado objetivo.

¿Admite la producción de OEM y ODM?

Sí. Aobo Silicone puede respaldar tanto la fabricación OEM basada en diseños de clientes como el desarrollo ODM para clientes que requieren asistencia con optimización de materiales, herramientas, estructura y producción.
